關于竹芯盒的上浮計算及抗浮措施
竹芯盒向上的浮力考慮存在兩個方面：混凝土對竹芯盒向上的浮力和混凝土振搗對竹芯盒向上的反作用力。
1、根據阿基米德定律，計算混凝土對每個竹芯盒（每個竹芯盒平面高度為250mm）向上的浮力為：0.5m×0.5m×0.25m×2500kg=156kg
2、根據《建筑施工計算手冊》的規定，振搗砼時對水平模板產生的荷載標準值為196KN/㎡，因此，每個竹芯盒向上的浮力等于振搗砼時對水平模板產生的反作用力為：0.5m×0.5m×196kg=49kg
3、竹芯盒上部60mm厚的砼重量為：
0.5m×0.5m×0.06m×2500kg=37.5kg
4、每個竹芯盒自重：15kg
5、浮力計算：156kg+49kg-37.5kg-15kg=152.5kg
6.經計算得知，如不采取抗浮措施，竹芯盒會在振搗時產生上浮。
抗浮措施：

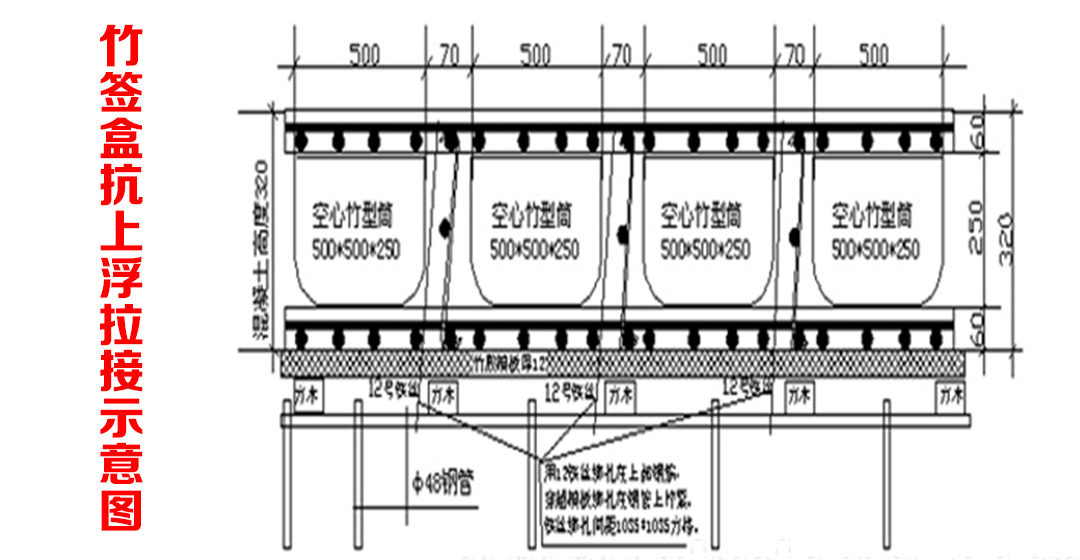

根據建筑設計院編著的《建筑材料手冊》第三版P383頁的規定，12#鉛絲的抗拉強度值為100kg/mm2。采用竹芯在預制時，四角預埋12號鐵絲，安裝在平板上后，上部與上層鋼筋固定綁扎12號鐵絲，以免竹芯跑位。上部用雙股12號鐵絲將鋼筋綁扎錨固，板上鉆孔，鐵絲通過孔下拉到板底鋼管上，將鐵絲與鋼管擰緊。錨固節點縱橫1035㎜*1035㎜錨固一個節點。見附圖：
通過計算可知，拉力是浮力的2.6倍。12#鉛絲拉結后可滿足抗浮要求。
實際在施工中，如果將鐵絲拉接在底板鋼筋上，竹芯盒也會向上的浮。
五：總結：由于施工前做了詳細的施工方案，參考了很多資料，在施工中不斷總結經驗，開始用12號鐵絲綁扎在底部鋼筋上，與下部鋼管綁扎，造成有些部位澆筑混凝土?xí)r竹芯盒上浮。后改成12號鐵絲與上部鋼筋綁扎，解決了竹芯盒上浮問題。整個工程施工質量達到了規范要求。
