GBF空心樓蓋技術在“中國V谷”馬欄山視谷中心的應用
01、項目概況

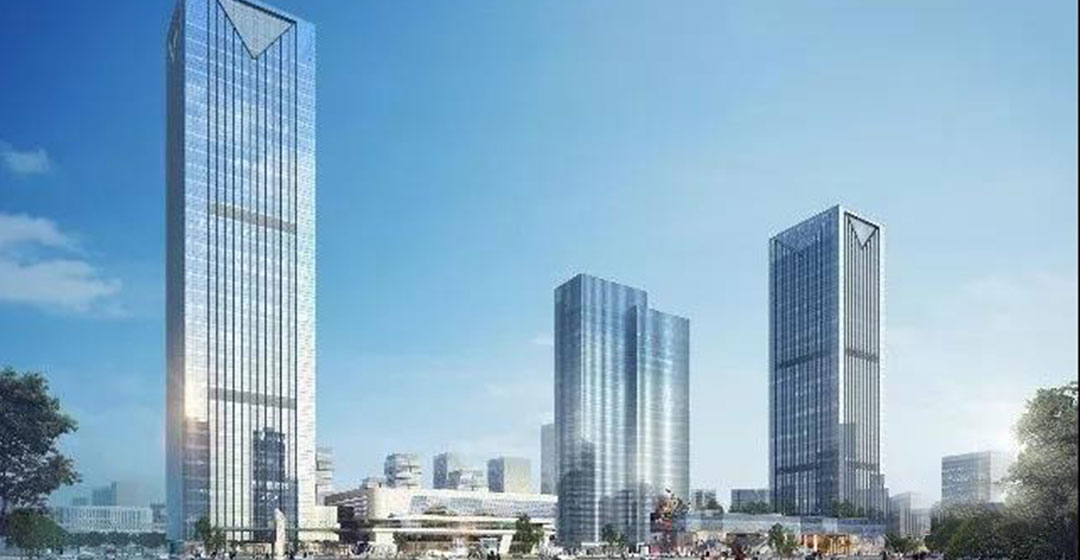

中廣天擇馬欄山視谷中心總部基地位于長沙市開福區，東臨朝正路，南臨鴨子鋪路，建筑限高150米，總建筑面積25. 7萬方。包括1號棟總部辦公及演播廳，2號棟寫字樓，3、4號棟孵化器門公及商業。集超高層總部辦公大樓、孵化
器辦公大樓、近兩萬平米的演播廳大樓、鉑金人才公寓及商業于一體，是馬欄山視頻文創產業園核心區高端商務綜合體，采用公司GBF空心樓蓋技術。
02、結構方案選型
1#樓高147. 5m, 標準層高4. 15m, 外框最大跨度為13. 8米，外框到核心筒最大跨度為9. 3m, 采用傳統主次梁結構主梁高度至少需要750mm, 梁底凈空只有3. 4m, 采用空心樓蓋技術，可以實現全無梁效果，板厚可取跨度的1/30, 板底凈空3. 8m;4#樓高135. 5m, 標準層高4m, 外框最大跨度為13. 8m, 外寬到核心筒最大跨度為12m, 采用傳統主次，采用傳統主次梁結構主梁高度至少需要800mm. 梁底凈空只有3. 2m, 采用空心樓蓋技術，可以實現全無梁效果，板厚可取跨度的1/30,二板底凈空3. 6m。

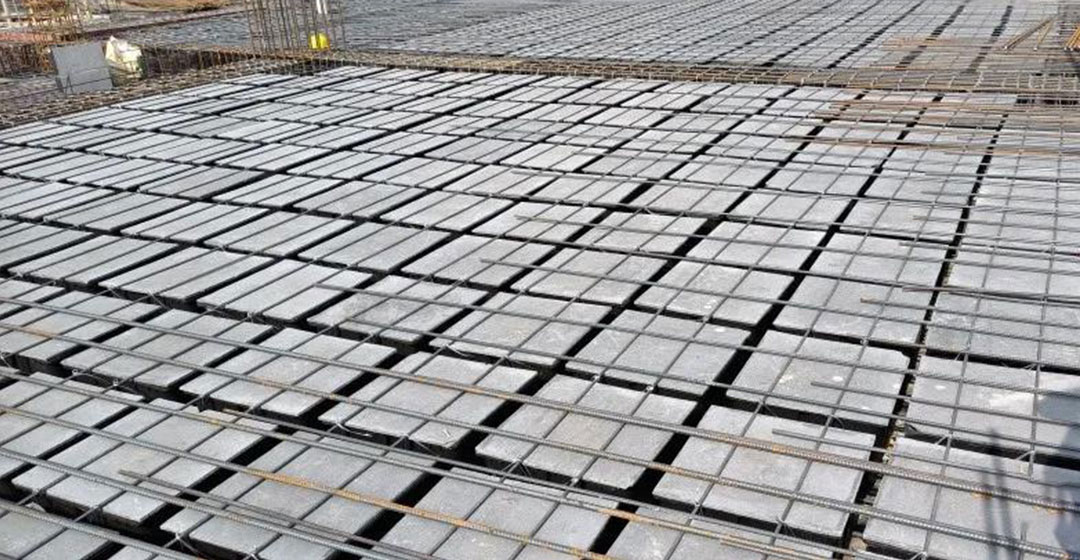

03、產品施工

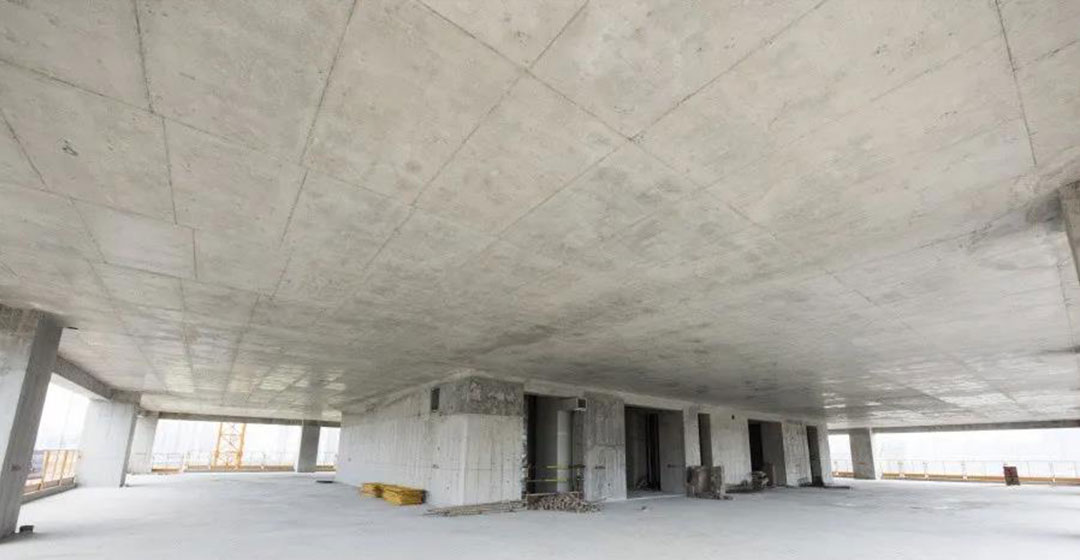

04、底板效果
05、技術優勢
樓板剛度大，振動小，良好隔音性能，空心可以消音，提升品質，隔熱隔聲性能優良，空氣隔音提高10~22分貝，撞擊隔聲提高約12~24分貝。箱體芯?？招臉巧w的封閉結構減少了熱量的傳遞，是隔熱，保溫性得到顯著的提高，尤其對于使用集中空調的建筑來說，節能效果非常顯著?？招陌蹇梢猿惺芊块g內可任意位置的隔墻，可以做大空間辦公室，也可以隨意分成許多間小辦公室。減少模板30%, 模板裁剪大幅減少，且平模施工速度更快。還可減少抹發
30%; 利用分層施工工序，薄壁方箱可以穿插施工，不額外增加施工時間；大戶型可減少煙感、噴淋1/3以上，管線設置更簡單，安裝速度更快，大開間無梁，可以任意走通風管和消防管線。統一了吊掛掛件能節省安裝費用。綜上所述，空心樓蓋可以加快施工速度10~15%.我們是足夠安全的，完善的國家規范與成千上萬的項目案例，都足以證明每一個用GBF空心樓蓋技術的建筑都是百年建筑。建筑質量為終身責任制，樓蓋選型請采用更安全、更經濟、更快捷、更節能的GBF空心樓蓋技術。
